Was ist 3D Benchy im 3D-Druck?
3D Benchy ist ein speziell entwickeltes 3D-Modell, das als Kalibrierungs- und Benchmarking-Tool für 3D-Drucker dient. Dieser kleine Schlepper, auch liebevoll „lustiger 3D-Druck-Foltertest“ genannt, ist ein umfassender Test der Fähigkeiten eines 3D-Druckers.
Das Design von 3D Benchy umfasst eine Vielzahl anspruchsvoller Geometrien und Funktionen, die die Grenzen eines 3D-Druckers austesten. Von Überhängen bis hin zu feinen Details bringt Benchy einen Drucker an seine Leistungsgrenzen. Es ist ein kleines, wiedererkennbares Objekt, das Sie kostenlos herunterladen, erstellen und teilen können.
Aber warum ein Boot? Es geht um Komplexität! Das Design des Benchy umfasst zylindrische Türme, eckige Geometrien, überhängende Teile und feine Textdetails – alles entscheidende Elemente bei größeren Drucken. Erfolgreicher Druck dieser Elemente zeigt, dass ein Drucker komplexe Geometrien, Überhänge und feine Details verarbeiten kann, die oft die größten Herausforderungen beim 3D-Druck darstellen. Mit dem Benchy können Benutzer die Leistung ihres Druckers anhand dieser Elemente in einem einzigen, schnellen Druckvorgang beurteilen.
Darüber hinaus ist der 3D Benchy auch ein Lehrmittel. Er hilft Anwendern, die Feinheiten ihrer 3D-Drucker und die Auswirkungen verschiedener Einstellungen zu verstehen. Durch die Analyse eines gedruckten Benchys können Anwender Probleme mit Temperaturregelung, Filamentzufuhr, Geschwindigkeit und mehr identifizieren.
Insgesamt ist 3D Benchy der Standard für die Diagnose und Kalibrierung von 3D-Druckern und stellt sicher, dass sie für optimale Leistung fein abgestimmt sind.

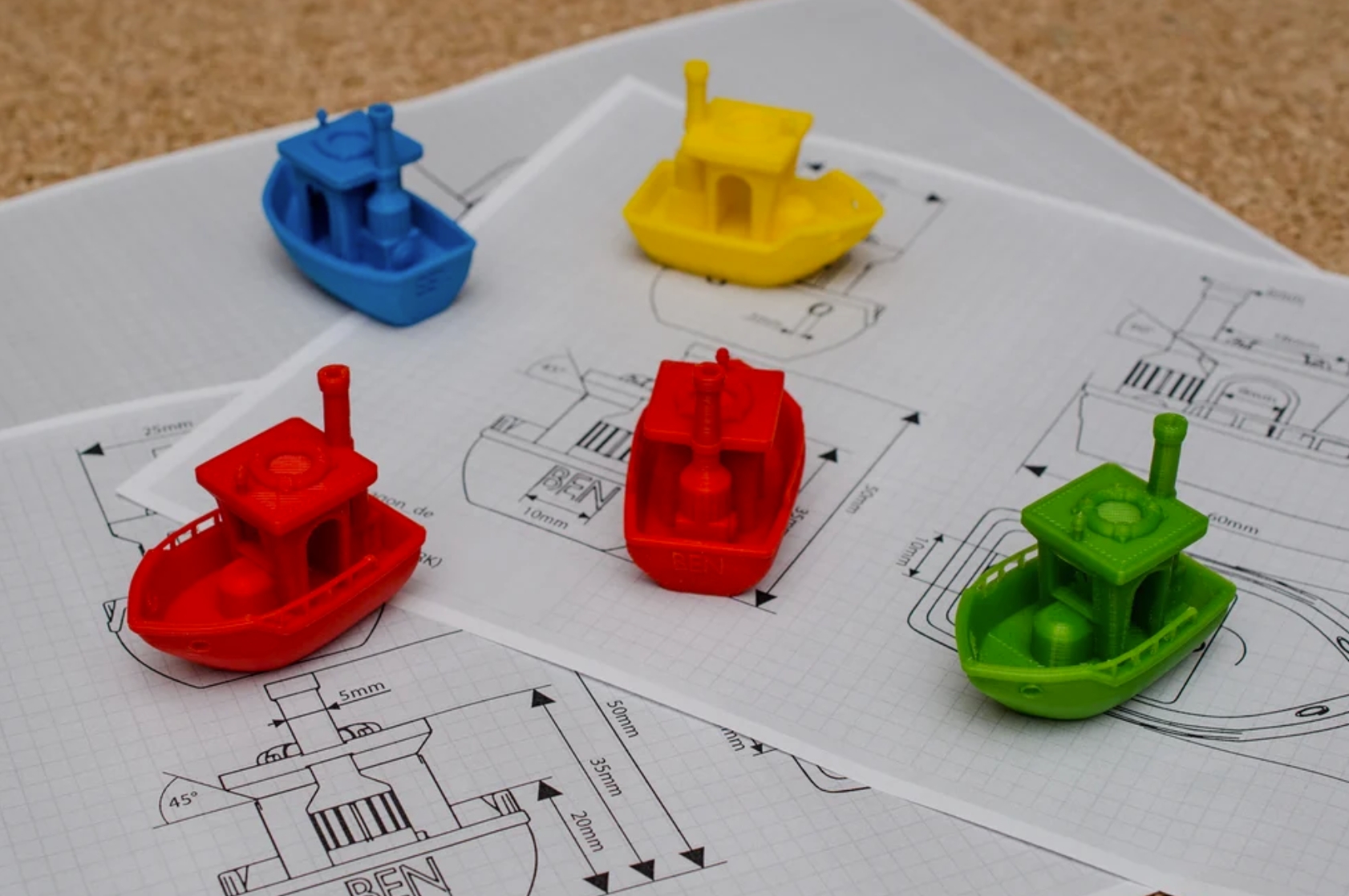

Bildquelle: vandragon_de auf Thingiverse
Wie behebt 3D Benchy Probleme mit 3D-Druckern?
3D Benchy ist ein umfassendes Diagnosetool, das eine breite Palette von Druckfunktionen testet:
Rumpf (Oberflächenabweichungen)
Die glatte, gewölbte Oberfläche des Rumpfes weist Probleme mit Oberflächenabweichungen auf. Wenn der Rumpf nicht glatt ist oder Schönheitsfehler aufweist, kann dies auf Probleme mit der Druckbetthöhe oder der Extrusionstemperatur hinweisen.
Vertikale Symmetrie (Schiefe und Verwerfung)
Da Benchy symmetrisch ist, können Abweichungen von dieser Symmetrie auf Probleme mit der Rahmenausrichtung des Druckers oder auf Umweltfaktoren hinweisen, die zu Verformungen führen.
Kaminaufsatz, Hauptdeck und hinterer Kasten (Parallelität)
Diese sollten parallel zur Unterseite sein. Ist dies nicht der Fall, kann dies auf Probleme mit der Z-Achsenbewegung des Druckers oder auf Inkonsistenzen bei der Schichtablagerung hinweisen.
Typenschild (Auflösung)
Der Text „#3DBenchy“ auf dem Heck testet die Auflösung des Druckers. Schlecht gedruckter Text kann darauf hinweisen, dass ein feinerer Düsendurchmesser oder Anpassungen der Slicing-Einstellungen des Druckers erforderlich sind.
Kabinendachbrücke (Überhang)
Das Kabinendach testet die Fähigkeit des Druckers, Überhänge ohne Durchhängen zu bewältigen. Wenn das Dach durchhängt oder nicht gut geformt ist, müssen möglicherweise die Kühleinstellungen angepasst werden.
Spitzwinklige Oberflächen (Schichtverschiebung)
Die spitzen Winkel auf dem Dach und der Reling stellen die Fähigkeit des Druckers zur Schichtverschiebung auf die Probe. Jede Fehlausrichtung hier könnte auf Probleme mit den Schrittmotoren oder Riemen des Druckers hinweisen.
Flache Grundcharaktere (Probleme der ersten Ebene)
Der Text „CT3D.xyz“ unten zeigt die Qualität der ersten Schicht. Ist der Text nicht klar oder zeigt die erste Schicht Abblätterungen, müssen möglicherweise die Betthaftungsmethoden oder die anfänglichen Schichteinstellungen angepasst werden.
Gesamtgeometrie und Merkmalsgenauigkeit
Durch die Untersuchung des gesamten Benchy-Modells können Sie die Maßgenauigkeit und Ausrichtung aller Merkmale beurteilen. Abweichungen können eine Kalibrierung der Schritte pro mm des Druckers in den Firmware-Einstellungen erfordern.
3D Benchy STL-Dateien
1. Maker: CreativeTools auf Thingiverse
Es handelt sich um ein kleines, erkennbares Objekt, das Sie kostenlos herunterladen, erstellen und weitergeben können. Das Modell ist für den schnellen Druck konzipiert und bietet eine umfassende Möglichkeit zur Kalibrierung Ihres 3D-Druckers.

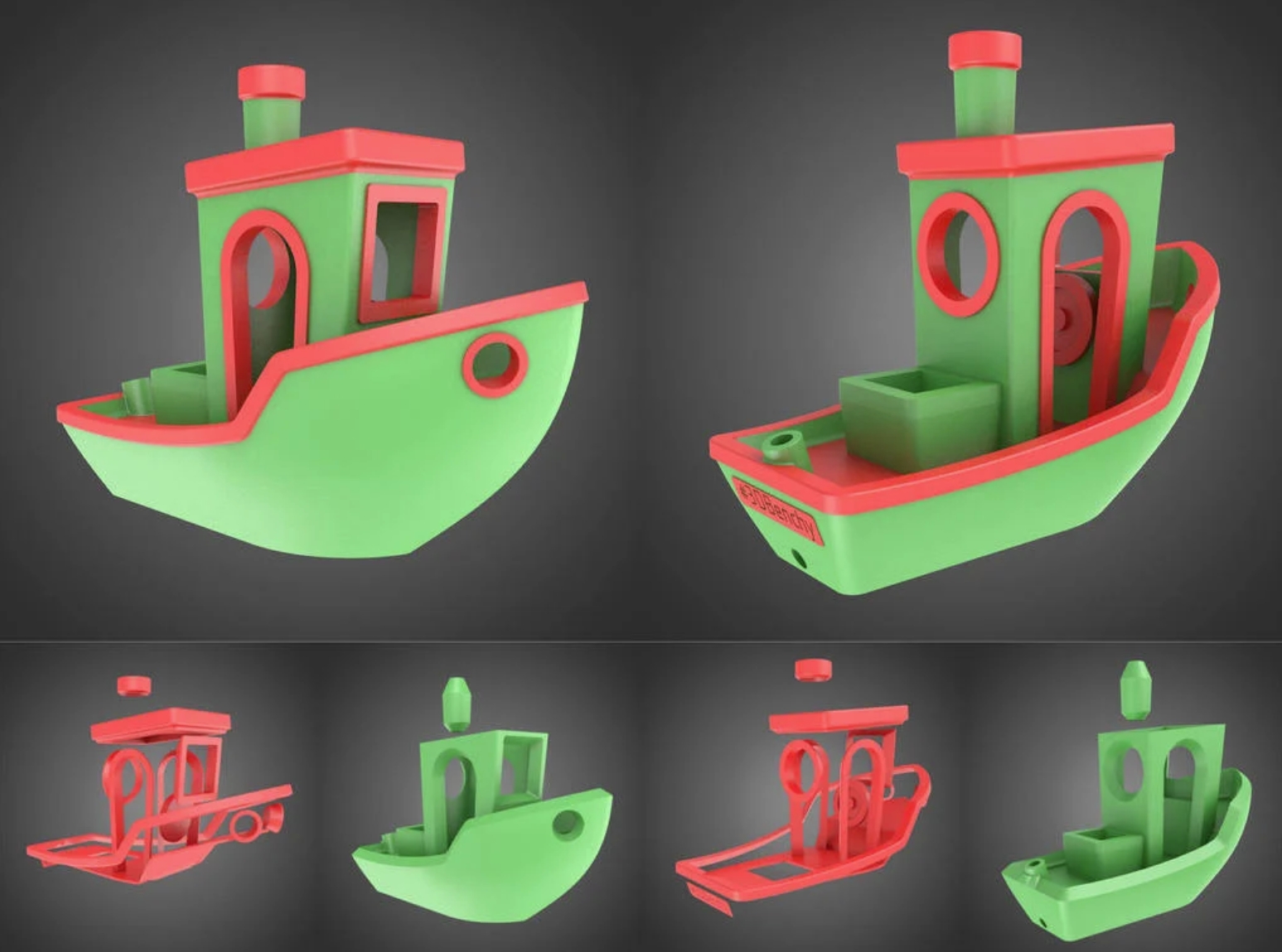

Bildquelle: CreativeTools auf Thingiverse
2. Hersteller: vandragon_de auf Thingiverse
Wie seine Gegenstücke ist dieses Modell dazu gedacht, die Grenzen Ihres 3D-Druckers auszutesten und ihn mit verschiedenen Funktionen und Geometrien herauszufordern. Für dieses Modell ist verschiedenes Zubehör erhältlich, mit dem sich die Anzeige oder Funktionalität des gedruckten Benchy verbessern lässt.

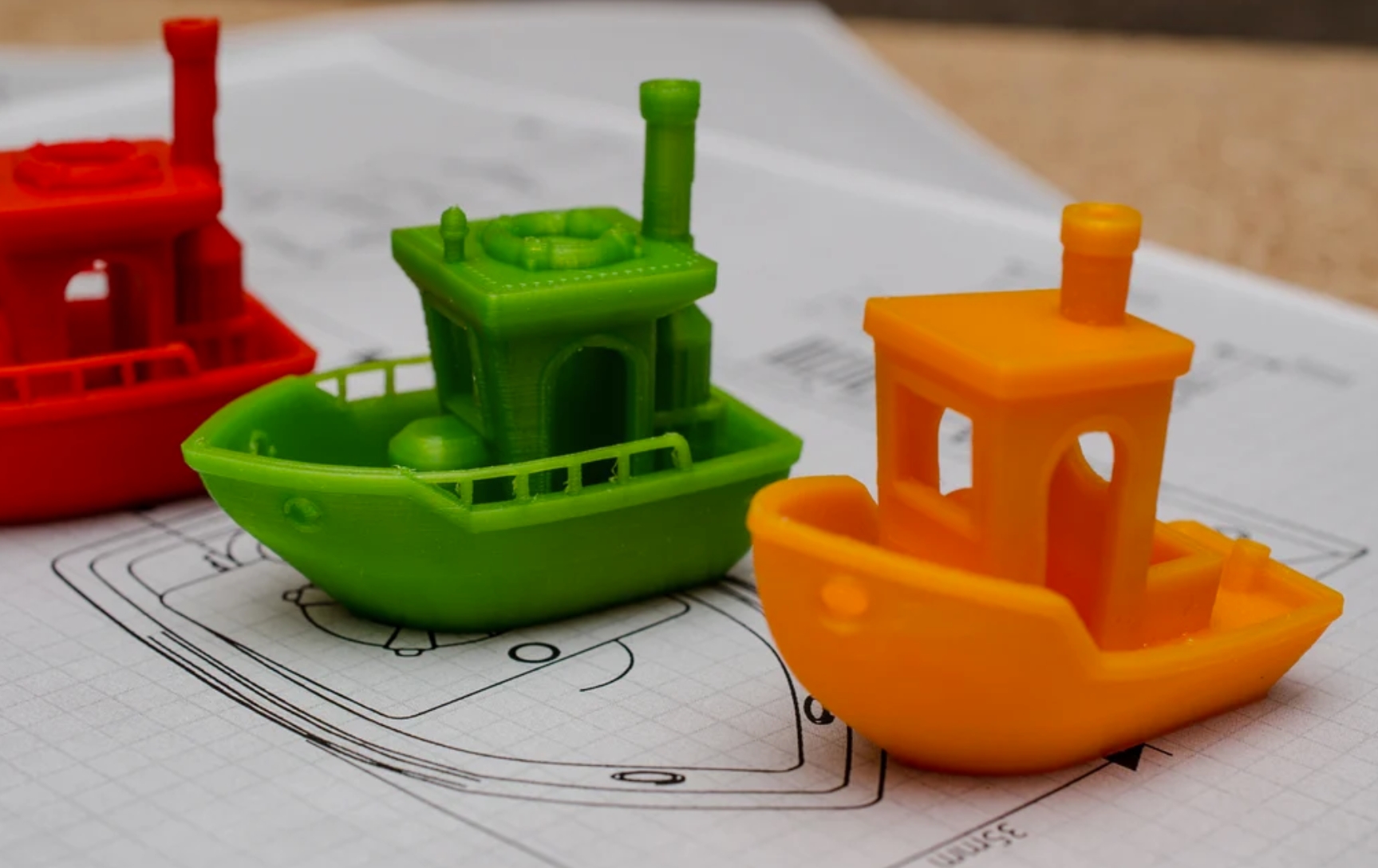

Bildquelle: vandragon_de auf Thingiverse
3. Hersteller: vandragon_de auf Thingiverse
Dieses 3D-Modell ist eine Variante des klassischen 3D-Benchy-Modells und zeugt von der Kreativität und dem Teamgeist der 3D-Drucker-Community. Es bietet einen Standard, anhand dessen Sie die Leistung Ihres Druckers vergleichen und vom kollektiven Wissen anderer lernen können.

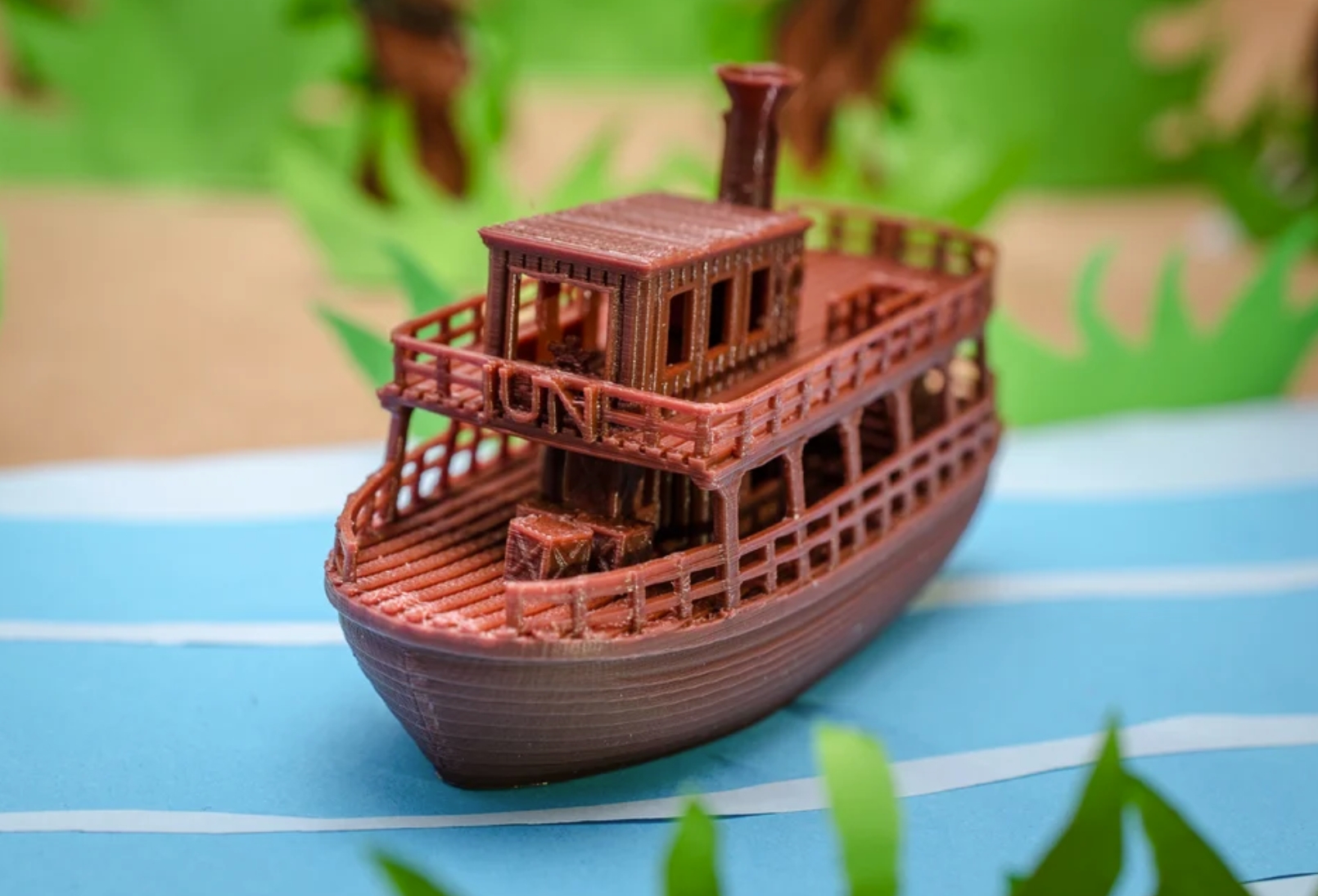

Bildquelle: vandragon_de auf Thingiverse
4. Hersteller: spooner2011 auf Thingiverse
Dieses spezielle Modell ist Teil der umfangreichen 3D-Benchy-Dateien, die 3D-Druck-Enthusiasten und Profis als Benchmark-Tool für ihre Drucker zur Verfügung stehen. Das Modell enthält Elemente zur Prüfung von Präzision, Überhängen, Stringing und mehr und ermöglicht so eine umfassende Bewertung der Druckerleistung.

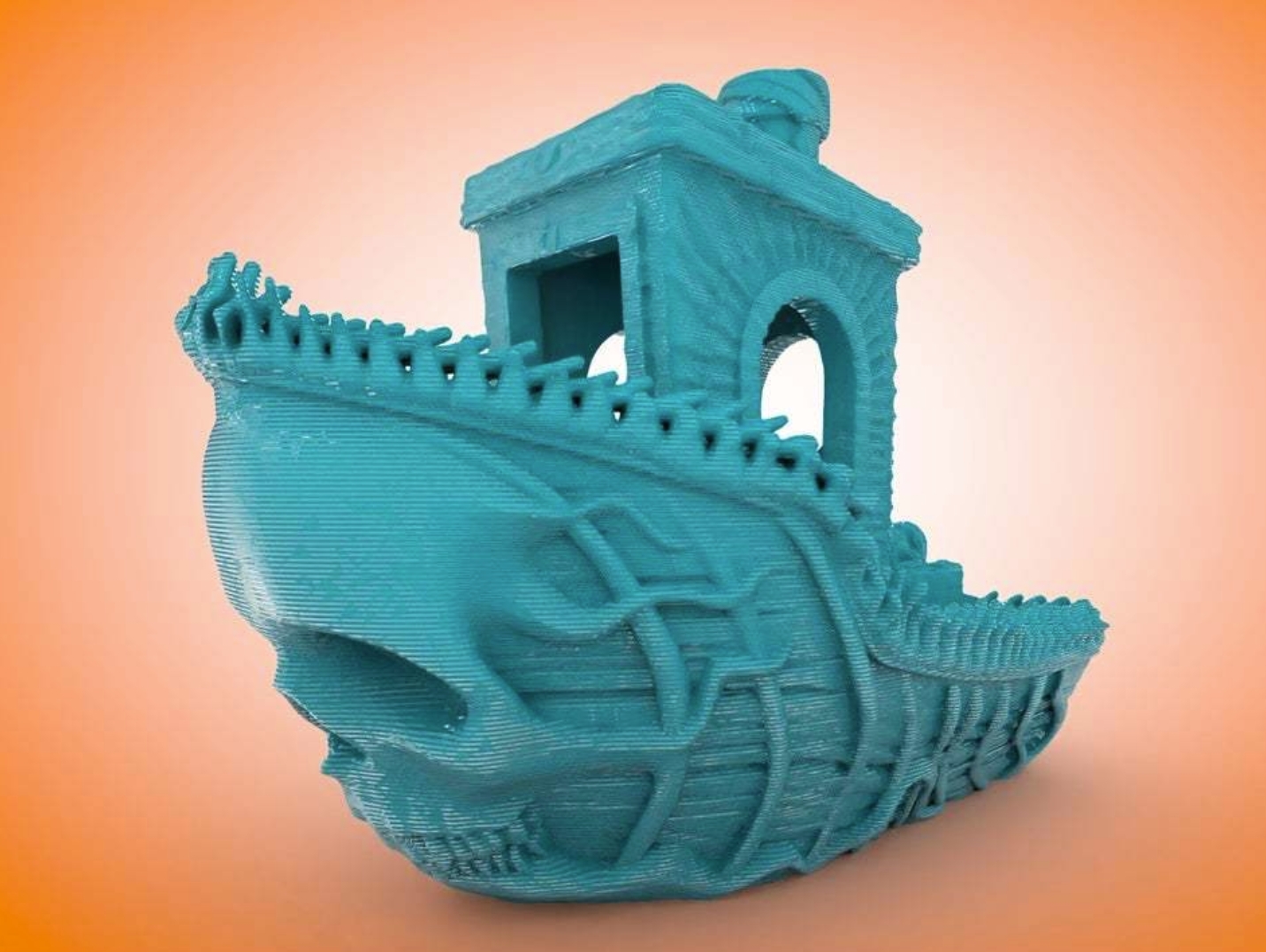

Bildquelle: spooner2011 auf Thingiverse

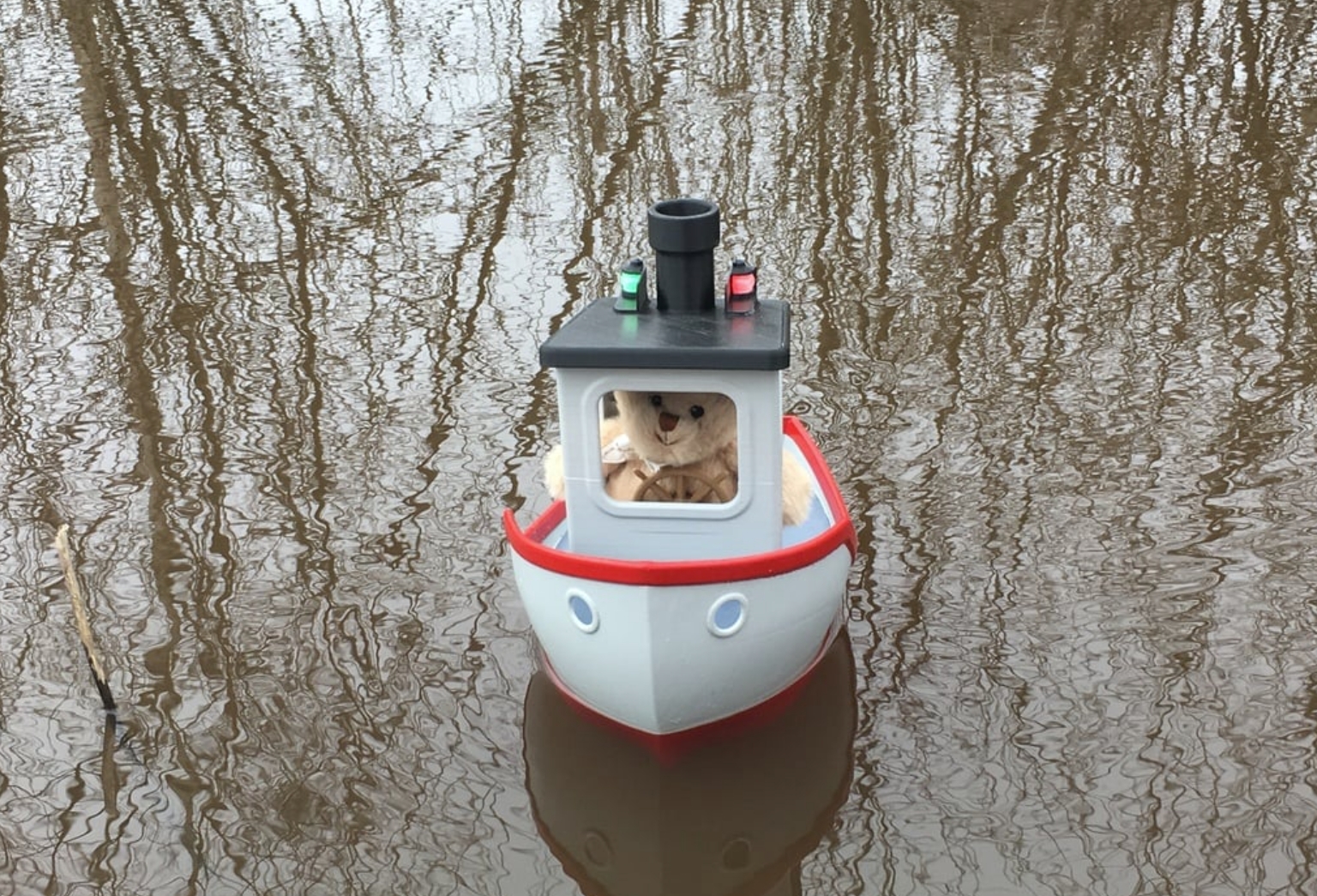

5. Hersteller: Thullen auf Thingiverse
Es handelt sich um eine Variante des klassischen 3D-Benchy-Modells. Sie können es zur Anzeige oder zum Testen der Druckerkalibrierung verwenden und es auch als funktionsfähiges Boot nutzen. Dieses 3D-Benchy ist so konzipiert, dass es in Einzelteilen gedruckt und mit funkgesteuerten Komponenten zusammengebaut werden kann, sodass es wie ein echtes Boot durch das Wasser navigieren kann.
Bildquelle: Thullen auf Thingiverse
6. Hersteller: DecoTOAST auf Thingiverse
Diese 3D-Benchy-Version verleiht dem Originaldesign eine spielerische Note, indem sie Geschütztürme integriert und das Modell in ein Miniatur-Schlachtschiff verwandelt. Es ist auch als Schlüsselanhänger konzipiert und bietet somit einen praktischen Nutzen.

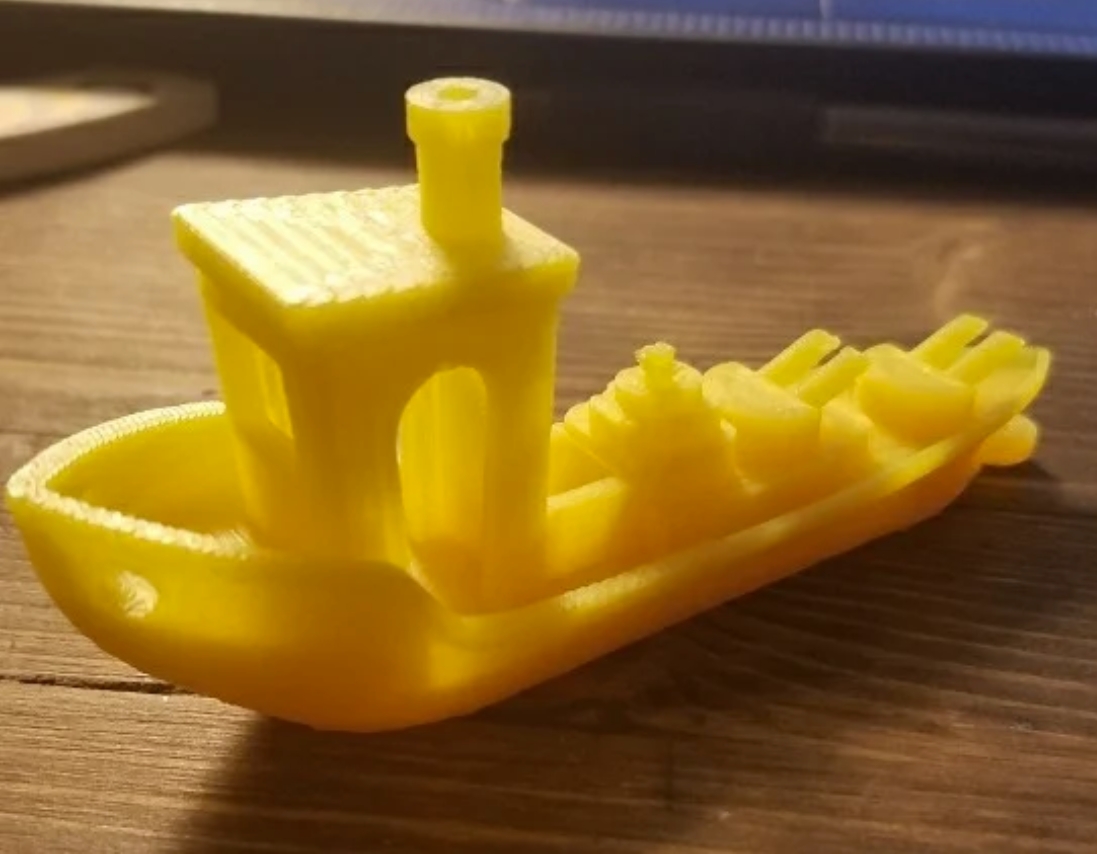

Bildquelle: DecoTOAST auf Thingiverse
7. Maker: Mandalorian auf Thangs
Dieses 3D-Modell ist Teil einer vielfältigen und fantasievollen Welt von 3D-Benchy-Varianten, die von Hobbyisten und Profis zum Testen, Benchmarking und Genießen des 3D-Drucks verwendet werden können.

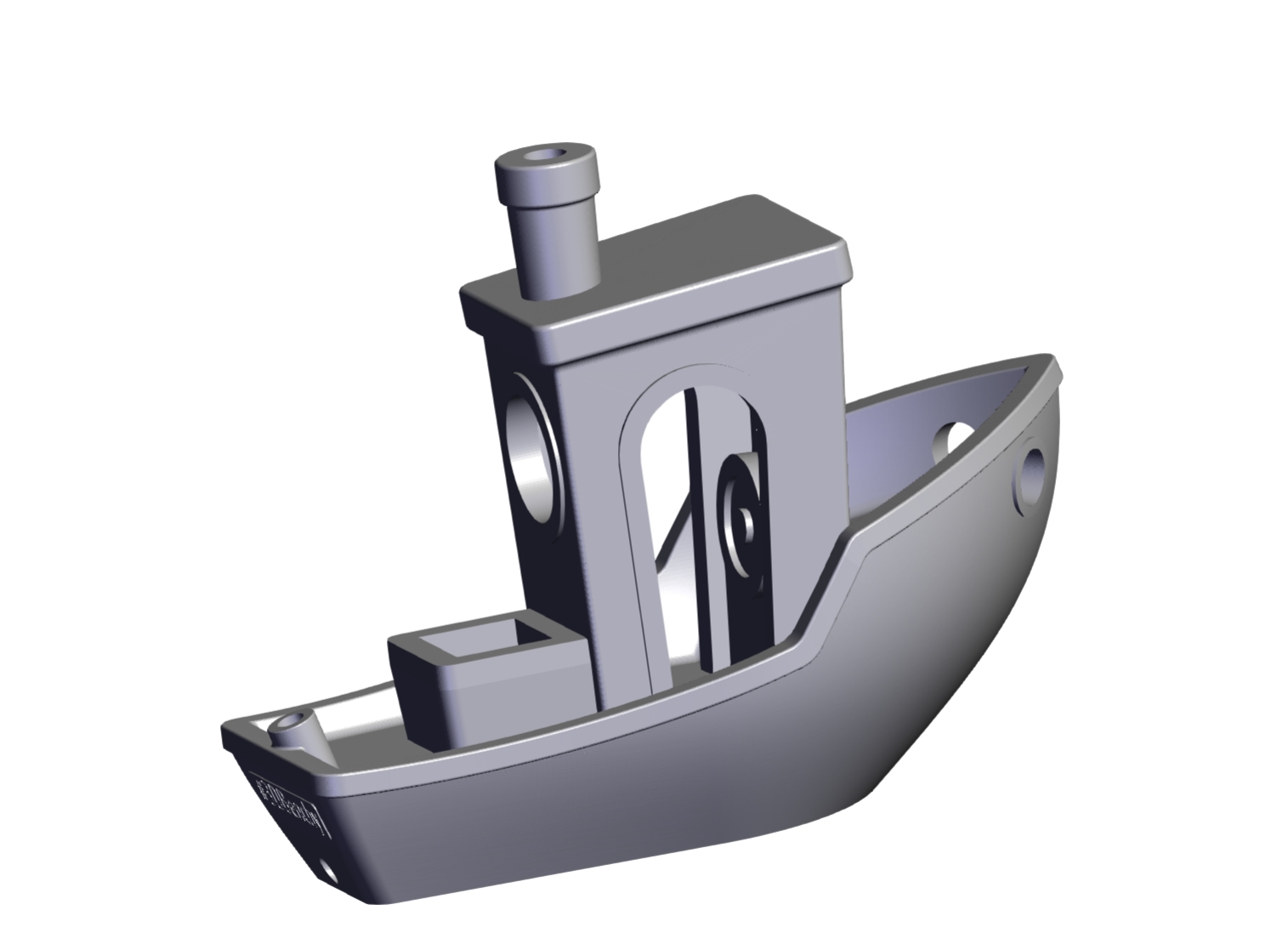

Bildquelle: Mandalorian on Thangs
8. Hersteller: Prusa-Forschung auf Ausdrucken
Es wurde entwickelt, um zahlreiche Funktionen Ihres Druckers zu testen, einschließlich, aber nicht beschränkt auf Maßgenauigkeit, Auflösung und Ausrichtung. Mit Benchy können Sie Ihre Druckereinstellungen für optimale Leistung kalibrieren und so für bessere Druckergebnisse bei all Ihren Projekten sorgen.

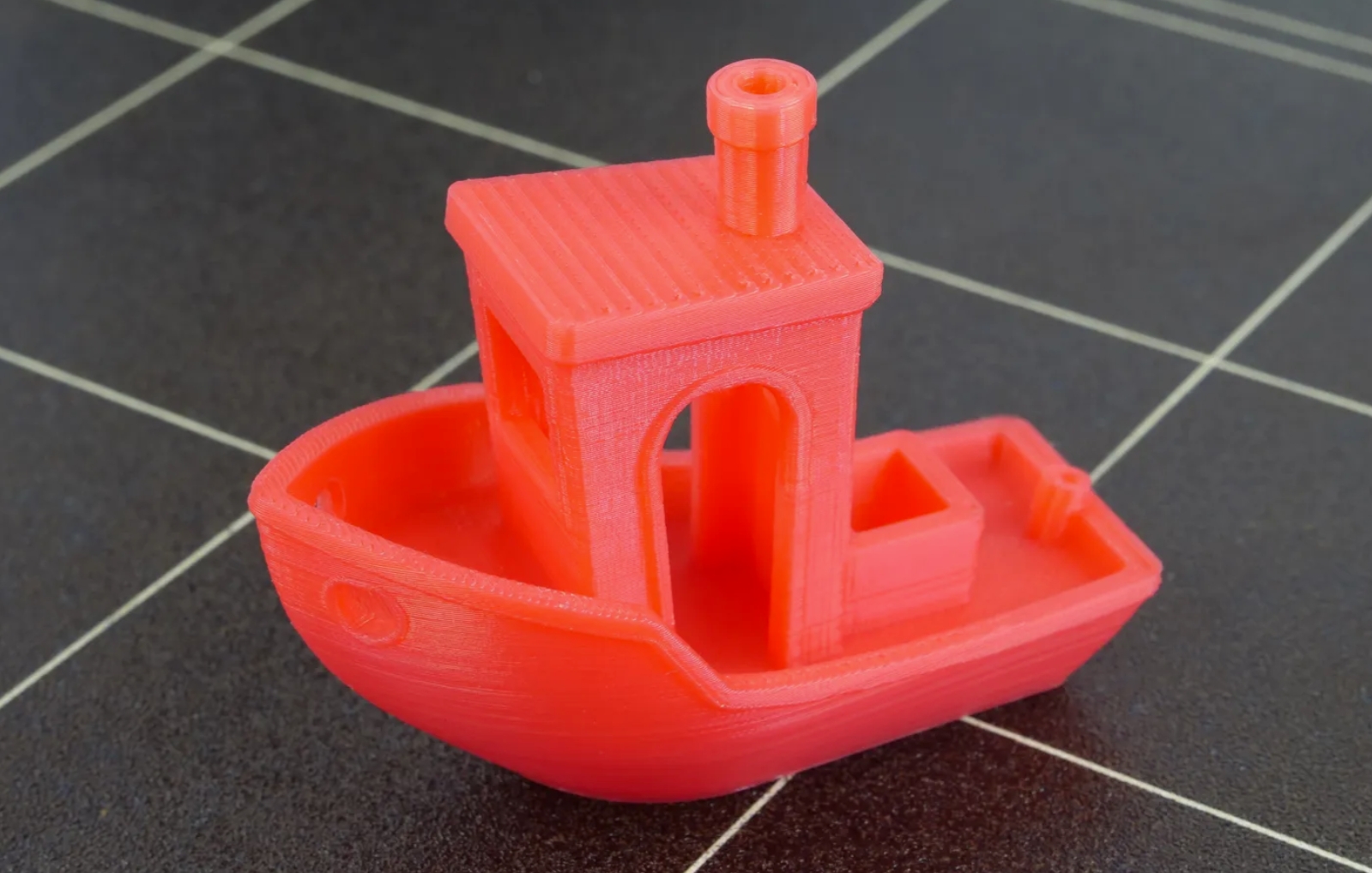

Bildquelle: Prusa Research on Printables
