Was ist der G-Code eines 3D-Druckers?

G-Code ist die Sprache, mit der 3D-Drucker gesteuert werden. Sie besteht aus einer Reihe von Befehlen, die dem Drucker Anweisungen zum Bewegen, Extrudieren und Ausführen anderer Funktionen zum Erstellen eines 3D-Objekts geben. Jede Zeile G-Code stellt eine spezifische Anweisung für den Drucker dar, z. B. das Bewegen des Druckkopfs an eine bestimmte Position, das Einstellen der Extrusionsrate oder das Anpassen der Betttemperatur.

Im Wesentlichen fungiert G-Code als Vermittler zwischen dem digitalen 3D-Modell und dem physischen 3D-Druckobjekt. Er übersetzt das Design in ein Format, das der Drucker verstehen und präzise ausführen kann. Die G-Code-Datei wird generiert von Slicing-Software , die ein 3D-Modell (normalerweise im STL- oder OBJ-Format) in Schichten aufteilt. Jede Schicht wird dann in G-Code-Anweisungen umgewandelt, die der Drucker nacheinander ausführt.

Das Verständnis von G-Code ist entscheidend für die Fehlerbehebung und Feinabstimmung der 3D-Druckereinstellungen. Durch die Prüfung und gegebenenfalls Bearbeitung des G-Codes können Ingenieure und Techniker den Druckprozess optimieren und so für bessere Qualität und Effizienz sorgen. G-Code bietet eine detaillierte Kontrolle über den Druckprozess und ermöglicht Anpassungen, die Genauigkeit, Stabilität und Gesamtqualität verbessern.

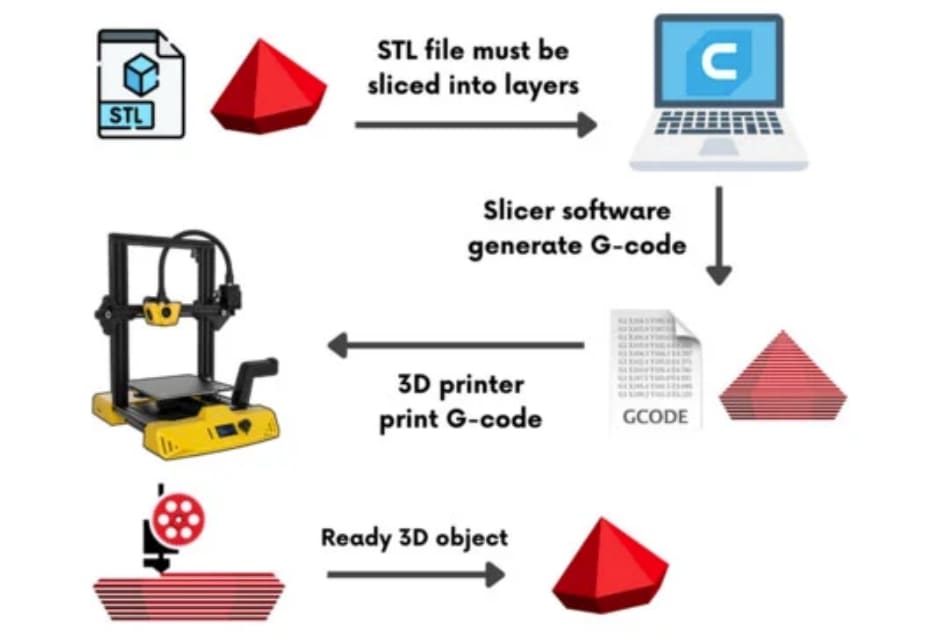

g code

Bildquelle: Cytron Technologies

Was ist der Unterschied zwischen G-Code und STL?

STL (Stereolithographie) und G-Code erfüllen unterschiedliche Funktionen im 3D-Druck-Workflow und spielen jeweils eine entscheidende Rolle bei der Umwandlung eines digitalen Designs in ein physisches Objekt.

STL-Dateien

STL-Dateien sind digitale Darstellungen von 3D-Modellen. Sie enthalten Informationen über die Oberflächengeometrie eines 3D-Objekts ohne Farbe, Textur oder andere Attribute. STL-Dateien beschreiben die Form des Objekts mithilfe eines Netzes aus miteinander verbundenen Dreiecken. Je mehr Dreiecke, desto höher die Auflösung und Detailliertheit des Modells. STL ist aufgrund seiner Einfachheit und breiten Kompatibilität mit Slicing-Software das am häufigsten verwendete Dateiformat für den 3D-Druck.

G-Code

G-Code hingegen ist eine Reihe von Anweisungen, die dem 3D-Drucker die Konstruktion des in der STL-Datei beschriebenen Objekts vorgeben. G-Code-Befehle werden von Slicing-Software generiert und steuern verschiedene Aspekte des Druckvorgangs, wie die Bewegung des Druckkopfs, die Filamentextrusion und die Temperatur von Druckbett und Düse. Jede Zeile G-Code entspricht einer bestimmten Aktion und ermöglicht so eine präzise Steuerung des 3D-Druckvorgangs.

Hauptunterschiede

● Funktion: STL-Dateien definieren die Geometrie des 3D-Modells, während G-Code schrittweise Anweisungen zum Drucken dieses Modells bereitstellt.

● Inhalt: STL-Dateien enthalten geometrische Daten, die aus Dreiecken bestehen, während G-Code aus Befehlen und Parametern für Druckervorgänge besteht.

● Verwendung: STL-Dateien werden zum Entwerfen und Teilen von 3D-Modellen verwendet, während G-Code vom Drucker zum Ausführen des physischen Druckvorgangs verwendet wird.

Wie ändere ich STL in G-Code?

Um eine STL-Datei in G-Code zu konvertieren, wird eine Slicing-Software verwendet. Die Slicing-Software übersetzt die Geometrie des 3D-Modells in einen Satz von G-Code-Anweisungen, die der 3D-Drucker befolgen kann.

Wählen Sie eine Slicing-Software

Wählen Sie eine Slicing-Software, die mit Ihrem 3D-Drucker kompatibel ist. Beliebte Optionen sind Cura, PrusaSlicer und Simplify3D. Diese Programme sind darauf ausgelegt, STL-Dateien zu lesen und in G-Code umzuwandeln.

Importieren der STL-Datei

Öffnen Sie die Slicing-Software und importieren Sie die STL-Datei. Dies geschieht normalerweise, indem Sie auf „Öffnen“ oder „Importieren“ klicken und die STL-Datei von Ihrem Computer auswählen.

Druckparameter festlegen

Konfigurieren Sie die Druckeinstellungen entsprechend Ihren spezifischen Anforderungen, einschließlich Schichthöhe, Druckgeschwindigkeit, Fülldichte und Temperatureinstellungen. Jeder Parameter beeinflusst die Qualität und Eigenschaften des endgültigen Drucks.

Positionieren des Modells

Passen Sie die Ausrichtung und Platzierung des Modells auf dem Druckbett in der Software an. Die richtige Positionierung trägt zur Optimierung des Druckvorgangs bei und reduziert den Bedarf an Stützstrukturen.

Schneiden Sie das Modell

Sobald die Einstellungen konfiguriert sind, verwenden Sie die Slicing-Funktion, um den G-Code zu generieren. Die Software zerlegt das 3D-Modell in dünne Schichten und erstellt eine Reihe von Befehlen, die der Drucker ausführen kann.

Vorschau des G-Codes

Die meisten Slicing-Programme ermöglichen Ihnen, den G-Code vor dem Speichern in der Vorschau anzuzeigen. So können Sie jede Ebene überprüfen und mögliche Probleme wie Lücken oder übermäßige Stützstrukturen erkennen.

Speichern Sie den G-Code

Speichern Sie nach der Vorschau die G-Code-Datei. Der 3D-Drucker verwendet diese Datei, um das Modell Schicht für Schicht aufzubauen.

Übertragen Sie den G-Code auf den Drucker

Übertragen Sie die gespeicherte G-Code-Datei auf Ihren 3D-Drucker. Dies erfolgt normalerweise über ein USB-Laufwerk, eine SD-Karte oder eine direkte Verbindung über einen Computer.

Starten Sie den Druckvorgang

Laden Sie die G-Code-Datei auf den Drucker und starten Sie den Druckvorgang. Der Drucker folgt den Anweisungen im G-Code, um das 3D-Objekt zu erstellen.

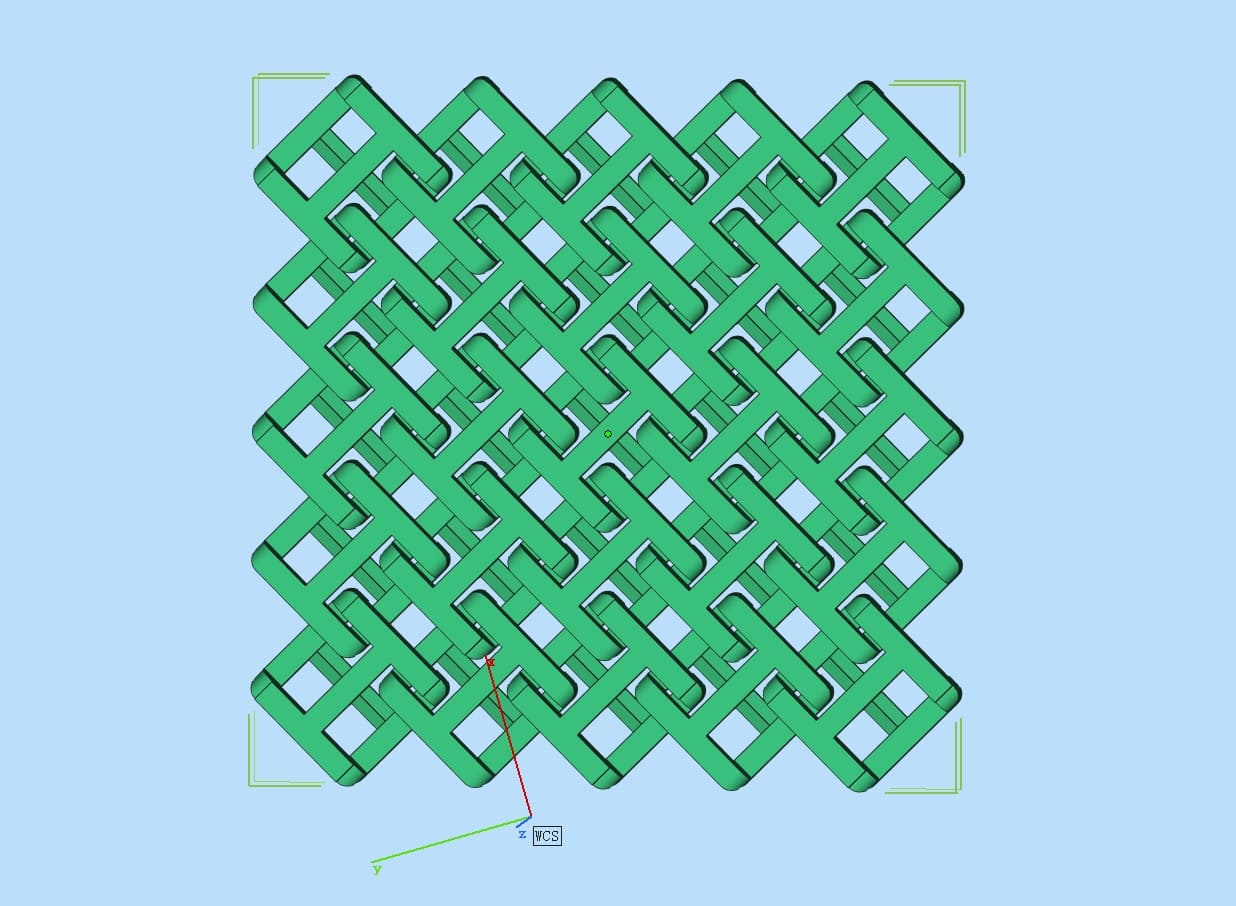

Miniaturansicht der STL-Datei:

stl file
