Die 10 besten kostenlosen CAD-Programme

CAD-Software für 3D-Druck

Computergestützte Designsoftware (CAD) spielt beim 3D-Druck eine entscheidende Rolle. Mit diesen Tools können Designer, Ingenieure und Bastler komplexe 3D-Modelle erstellen, die in physische Objekte umgewandelt werden können.

Hier sind einige wichtige Punkte zur CAD-Software für den 3D-Druck:

● Designflexibilität: CAD-Software bietet eine breite Palette an Tools zum Erstellen komplexer Geometrien, parametrischer Modelle und anpassbarer Designs.

● Präzision und Genauigkeit: 3D-Druck basiert auf präzisen digitalen Modellen. CAD-Software stellt sicher, dass Ihre Entwürfe millimetergenau sind.

● Dateiformate: Die meisten 3D-Drucker akzeptieren bestimmte Dateiformate wie STL (Stereolithographie) oder OBJ (Objekt). Mit CAD-Software können Sie Ihre Designs in diese Formate exportieren und so die Kompatibilität mit verschiedenen 3D-Druckern sicherstellen.

● Parametrische Modellierung: Mit parametrischer CAD-Software können Sie Modelle mit anpassbaren Parametern erstellen. Sie können beispielsweise Abmessungen, Winkel oder Merkmale dynamisch ändern, was die Iteration und Optimierung Ihrer Designs erleichtert.

● Open-Source-Optionen: Viele kostenlose und Open-Source-CAD-Tools richten sich speziell an 3D-Druck-Enthusiasten. Diese Tools bieten grundlegende Funktionen, ohne dass teure Lizenzen erforderlich sind.

Denken Sie daran, dass die Wahl der richtigen CAD-Software von Ihren spezifischen Anforderungen, Ihrem Kenntnisstand und der Projektkomplexität abhängt. In Teil 2 stellen wir die 10 besten kostenlosen CAD-Programme des Jahres 2024 vor!

Bildquelle: Solid Edge

Die 10 besten CAD-Programme

1. nanoCAD

nanoCAD bietet eine vertraute Benutzeroberfläche und ist daher für Benutzer, die von anderen kompatiblen CAD-Anwendungen umsteigen, komfortabel. Wenn Sie bereits Erfahrung mit AutoCAD haben, werden Sie sich sofort zurechtfinden.

Es bietet:

● Leistungsstarke Zeichen- und Designtools: nanoCAD umfasst eine vollständige Suite grundlegender und erweiterter Tools zum Erstellen branchenüblicher DWG-kompatibler CAD-Dateien.

● Native DWG-Kompatibilität: nanoCAD unterstützt nativ das Industriestandard-Dateiformat DWG (*.dwg). Sie können Zeichnungen in nanoCAD erstellen und bearbeiten, da Sie wissen, dass sie mit anderen gängigen CAD-Systemen kompatibel sind. Konvertierungen oder Datenverluste sind nicht erforderlich.

● Effiziente Objektbearbeitung: Die durchdachten Objektbearbeitungsbefehle von nanoCAD ermöglichen Ihnen das Ändern von Zeichnungen mit minimalen Mausklicks. Wiederverwendbare Blöcke und externe Referenzen optimieren den Designprozess.

● Tabelleneditor im Excel-Stil: Mit dem leistungsstarken Tabelleneditor können Sie Tabellen mit eingebetteten Makros und Formeln erstellen und so Ihre Dokumentationsmöglichkeiten verbessern.

● Punktwolkenimport: nanoCAD ermöglicht Ihnen den Import von Punktwolken in verschiedenen Formaten (Bin, LAS, PTX, PTS, PCD), sodass Sie mit 3D-Scandaten arbeiten können.

● Skript-Engine: Normale Benutzer können Routineaufgaben mithilfe von Makros automatisieren, die in Visual Basic Script, JavaScript oder anderen unterstützten Skriptsprachen geschrieben sind.

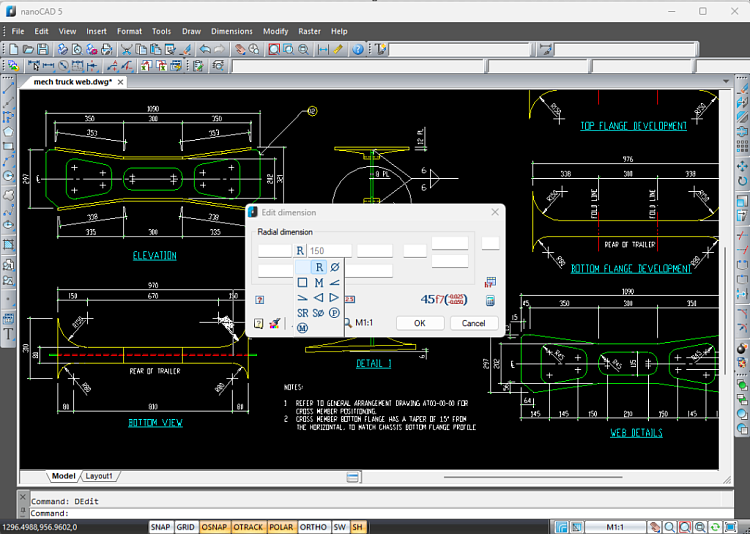

Bildquelle: nanoCAD

2. Solid Edge

Solid Edge ist eine umfassende Software zur Volumenmodellierung auf Basis parametrischer Features und Synchronous Technology. Sie läuft unter Microsoft Windows und bietet robuste Funktionen für Maschinenbauer, Ingenieure und Hersteller.

Es bietet:

● Solid Modeling: Mit Solid Edge können Sie detaillierte 3D-Modelle von Teilen und Baugruppen erstellen.

● Baugruppenmodellierung: Sie können Komponenten zusammenbauen, Beziehungen definieren und Bewegungen innerhalb von Baugruppen simulieren.

● 2D-Orthographische Ansichten: Solid Edge unterstützt das Erstellen von 2D-Zeichnungen mit orthogonalen Ansichten für Dokumentation und Fertigung.

● Vielseitigkeit: Solid Edge wird in verschiedenen Branchen eingesetzt, von kleinen Unternehmen bis hin zu großen Konzernen. Es bietet Tools für mechanisches Design, elektrisches Design, Simulation, Fertigung und Zusammenarbeit.

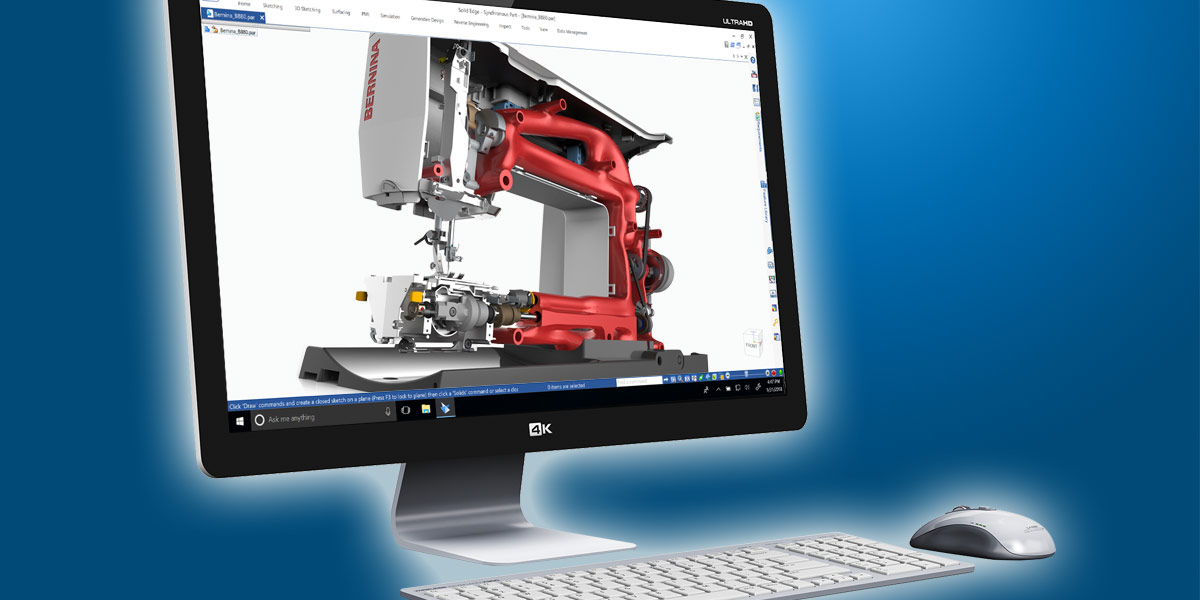

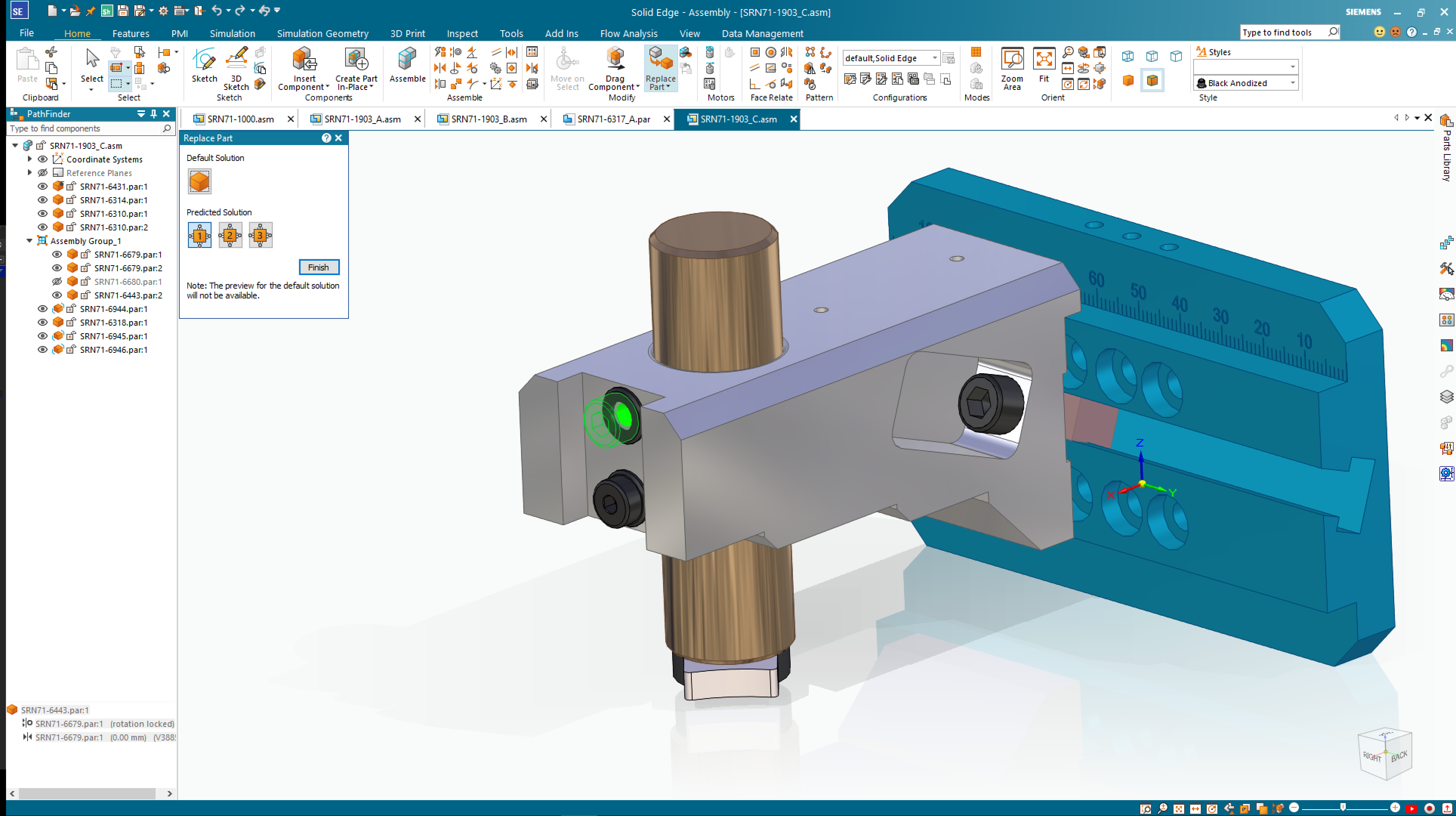

Bildquelle: Siemens Solid Edge

3. OpenSCAD

OpenSCAD, eine leistungsstarke kostenlose Open-Source-3D-Modellierungssoftware, verfolgt einen einzigartigen Ansatz zur Erstellung fester Objekte.

Es bietet:

● Skriptbasierte Modellierung: OpenSCAD ist ein rein skriptbasiertes CAD-Programm. Anstatt einer herkömmlichen interaktiven Oberfläche beschreiben Sie Ihre 3D-Modelle programmgesteuert mithilfe einer domänenspezifischen Sprache (DSL). Sie können zwar Punkte oder Kanten nicht direkt erfassen und interaktiv bearbeiten, haben aber die Flexibilität, benutzerdefinierte Funktionen durch das Schreiben von Code zu erstellen.

● Grundelemente und Transformationen: Sie erstellen Objekte aus einfachen 3D-Grundelementen wie Würfeln, Zylindern und Kugeln. Jede Anweisung endet mit einem Semikolon, und Sie können Größen und Koordinaten mit [X, Y, Z] festlegen.

Zum Beispiel:

Erstellen einer Kugel: sphere(d=10);

Anpassen der Anzahl der Flächen: sphere(d=10, $fn=200);

Definieren eines Würfels: cube([10,20,30]);

● Parametrische Modellierung: Mit OpenSCAD können Sie vollständig parametrische Modelle erstellen, indem Sie Grundelemente kombinieren und transformieren. Sie können modulare Designs erstellen und Parameter dynamisch anpassen.

● Vorschau und Rendering: Mit F5 wird eine Vorschau Ihres Objekts angezeigt, mit F6 wird ein vollständiges Rendering durchgeführt. Vollständiges Rendering ist nützlich für den Export von 3D-Drucken oder Laserschnittdateien.

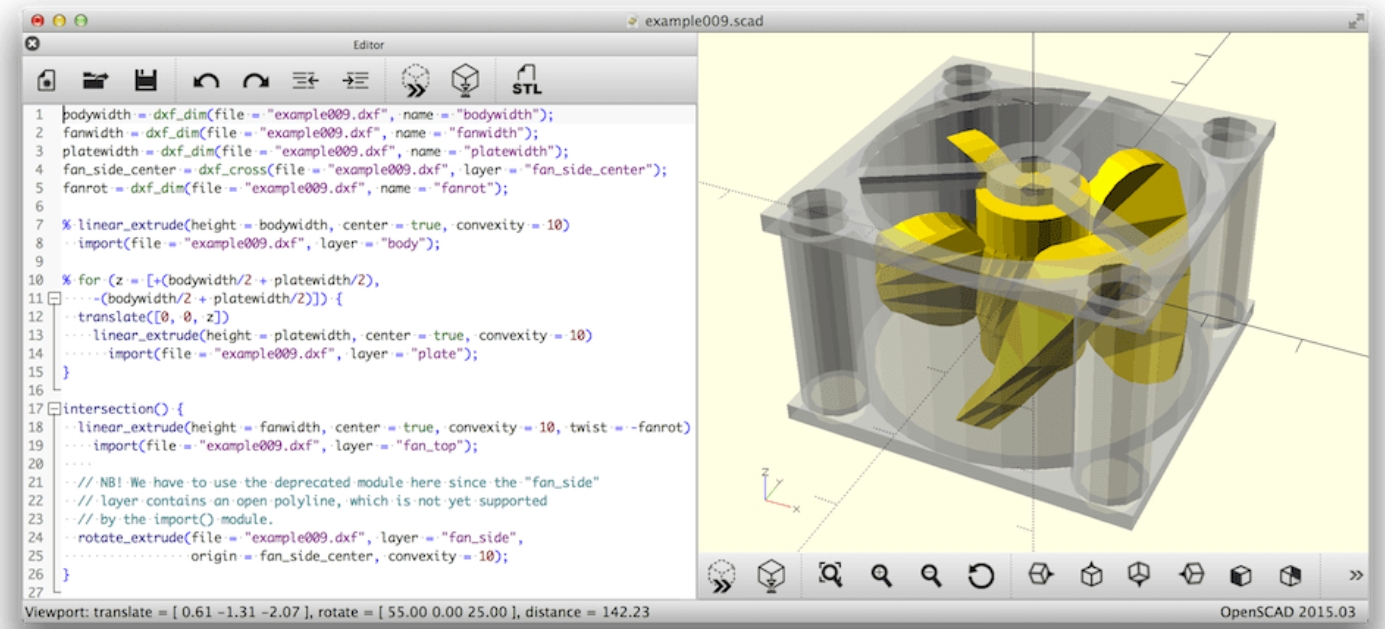

Bildquelle: OpenSACD

4. Mixer

Blender ist eine leistungsstarke Software zur Erstellung von 3D-Visualisierungen, einschließlich Standbildern, 3D-Animationen und VFX-Aufnahmen. Dank seiner einheitlichen Pipeline und des reaktionsschnellen Entwicklungsprozesses eignet es sich sowohl für Einzelpersonen als auch für kleine Studios. Blender läuft auf Linux-, macOS- und Windows-Systemen und ist somit eine vielseitige Wahl für Kreative.

Es bietet:

● Vollständig integrierte Suite: Blender bietet wichtige Tools für Modellierung, Rendering, Animation und Rigging, Videobearbeitung, VFX, Compositing, Texturierung und verschiedene Arten von Simulationen.

● Plattformübergreifend: Die OpenGL-GUI bietet ein konsistentes Erlebnis auf allen wichtigen Plattformen.

● Aktive Community: Blender profitiert von einer lebendigen Community aus Benutzern und Entwicklern.

● Kleine ausführbare Datei: Sie können sogar eine portable Version von Blender verwenden.

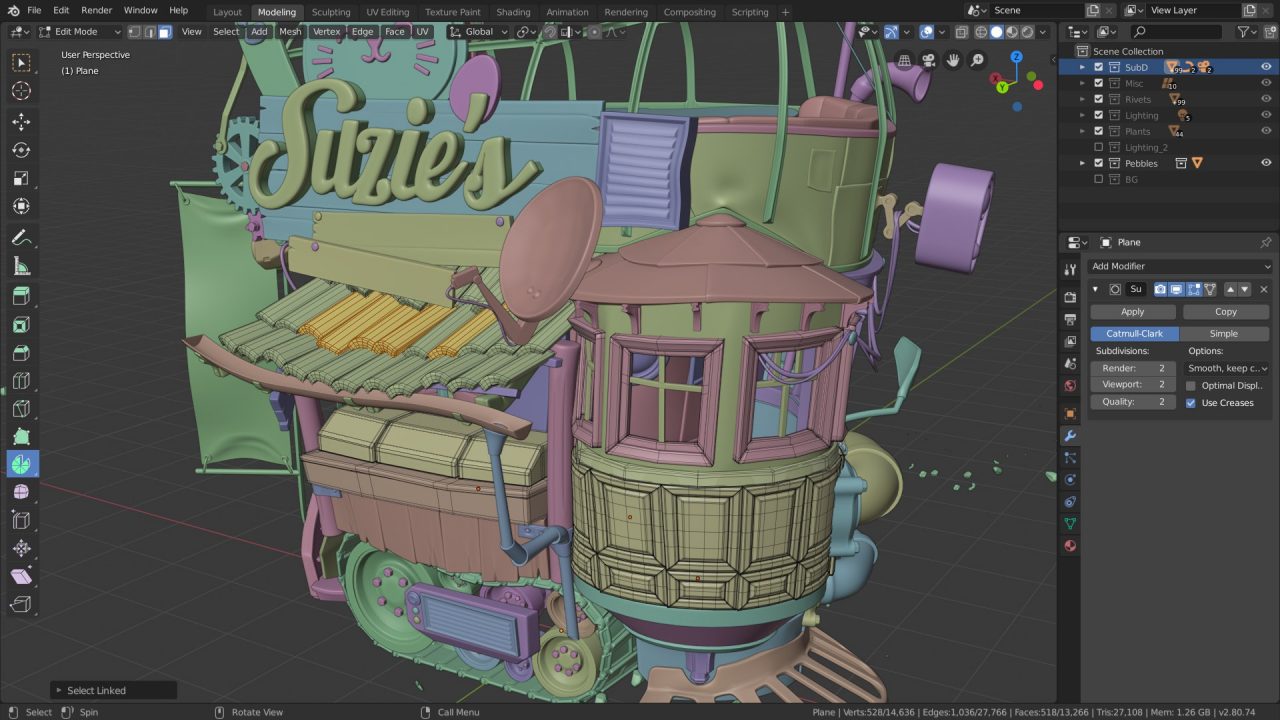

Bildquelle: Blender

5. FreeCAD

FreeCAD wird hauptsächlich zur Modellierung realer Objekte verwendet, von kleinen elektronischen Komponenten bis hin zu großen Strukturen wie Gebäuden und Tiefbauprojekten. Der Schwerpunkt liegt auf der Erstellung 3D-druckbarer Objekte. FreeCAD kann kostenlos heruntergeladen, verwendet, verbreitet und modifiziert werden.

Es bietet:

● Parametrische Modellierung: Mit FreeCAD können Sie 3D-Modelle mithilfe parametrischer Funktionen erstellen. Sie können Abmessungen und Parameter einfach ändern.

● Hohe Kompatibilität: Es läuft auf Linux-, macOS- und Windows-Systemen.

● Python-Integration: FreeCAD verwendet umfassend Python-Skripting. Sie können mit Python auf fast alle Funktionen von FreeCAD zugreifen und diese steuern.

● Python-Konsole: Mit der erweiterten Python-Konsole können Sie Vorgänge ausführen, Formen überprüfen und während der Arbeit Python lernen.

● Makrosystem: Das Makrosystem von FreeCAD zeichnet Aktionen zur späteren Wiedergabe auf.

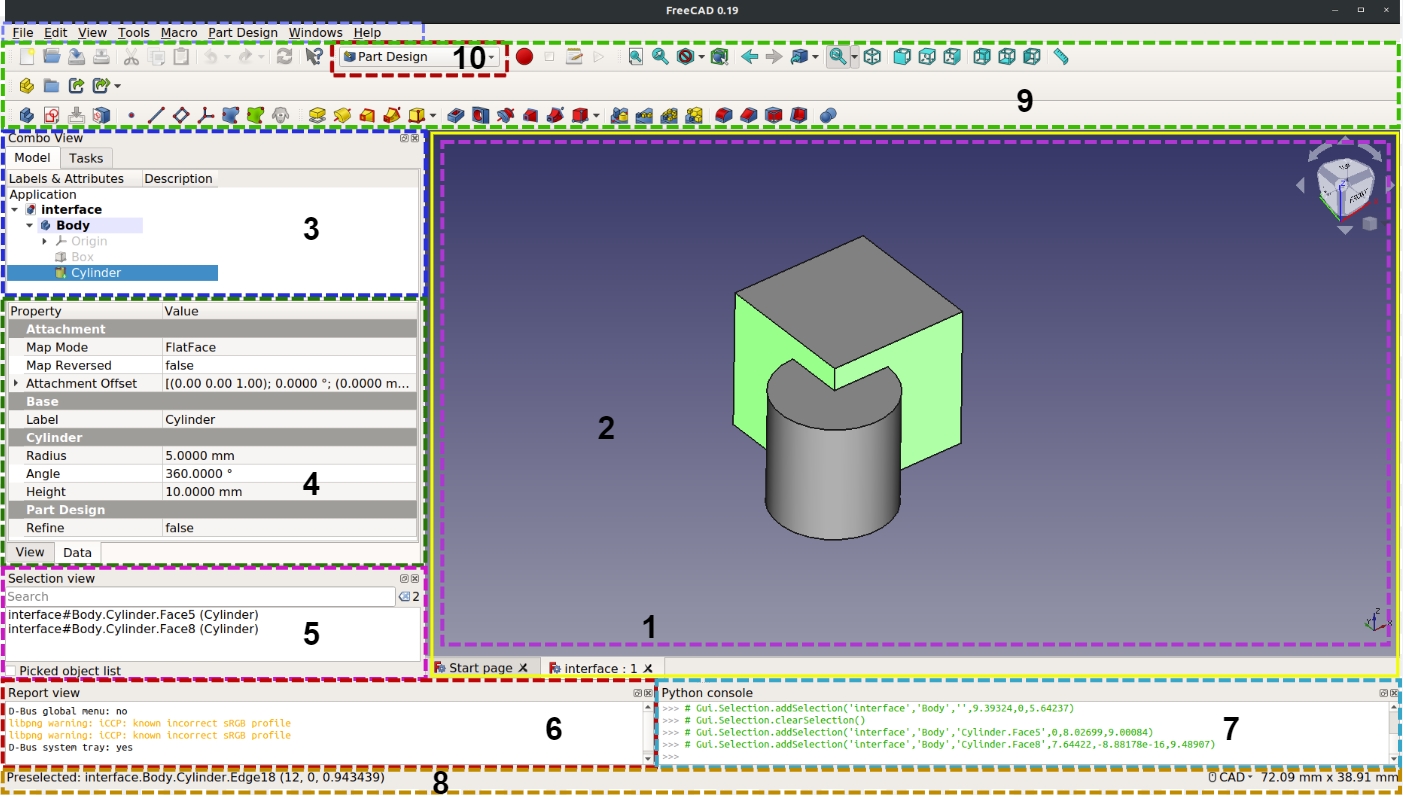

Bildquelle: FreeCAD

6. SketchUp Kostenlos

SketchUp Free ist eine Cloud-basierte Version von SketchUp, auf die Sie direkt über Ihren Webbrowser zugreifen können. Sie können 3D-Modelle, Architekturentwürfe und mehr erstellen, ohne dass eine lokale Installation erforderlich ist.

Es bietet:

● Intuitive Benutzeroberfläche: SketchUp Free bietet eine benutzerfreundliche Oberfläche und ist daher sowohl für Anfänger als auch für erfahrene Designer geeignet.

● Grundlegende Werkzeuge: Erkunden Sie das Zeichnen von Linien, Formen und Flächen mit verschiedenen Werkzeugen.

● Inferenz-Engine: Verwenden Sie die Inferenz-Engine, um Punkte, Achsen und Mittelpunkte für eine präzise Modellierung einzurasten.

● Push/Pull-Tool: Erstellen Sie ganz einfach 3D-Objekte durch Extrudieren oder Push/Pull-Oberflächen.

● Zusammenarbeit und Zugänglichkeit: Da es cloudbasiert ist, können Sie von überall aus an Ihren Designs arbeiten, mit anderen zusammenarbeiten und Ihre Modelle nahtlos teilen.

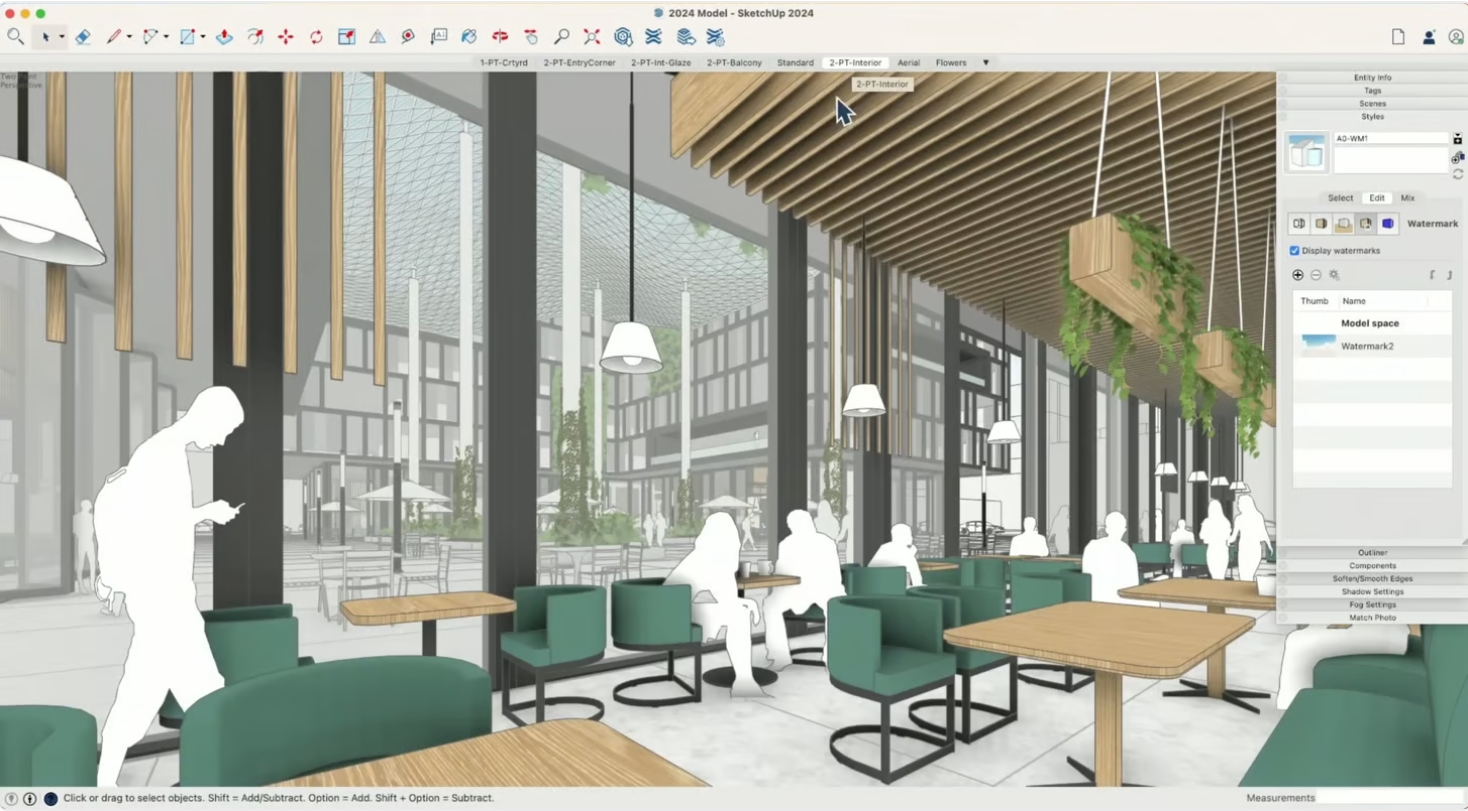

Bildquelle: SketchUp & Trimble

7. Vektor

Vectary ermöglicht Designern, Ingenieuren, Produktmanagern, Vermarktern und anderen die Arbeit mit effizienten, browserbasierten Workflows ohne Code in der 3D-Branche. Es ist eine Komplettlösung zum Erstellen, Zusammenarbeiten, Präsentieren und Veröffentlichen von 3D-Konzepten.

Es bietet:

● Keine Downloads, kein Code: Vectary läuft vollständig im Browser, sodass weder Software-Downloads noch Programmierkenntnisse erforderlich sind.

● Echtzeit-Rendering: Genießen Sie hochwertiges Echtzeit-Rendering, Interaktionen und Animationen.

● Augmented Reality (AR): Erkunden Sie Ihre 3D-Kreationen ganz einfach in AR ohne zusätzliche Apps – funktioniert auf dem Desktop und auf Mobilgeräten.

● Zusammenarbeit: Praktische Funktionen wie Echtzeitkommentare, Teamarbeitsbereiche und einfaches Teilen optimieren die Zusammenarbeit.

● Geschäftslösungen: Vectary bedient Branchen wie Mode, Fertigung und Möbeldesign.

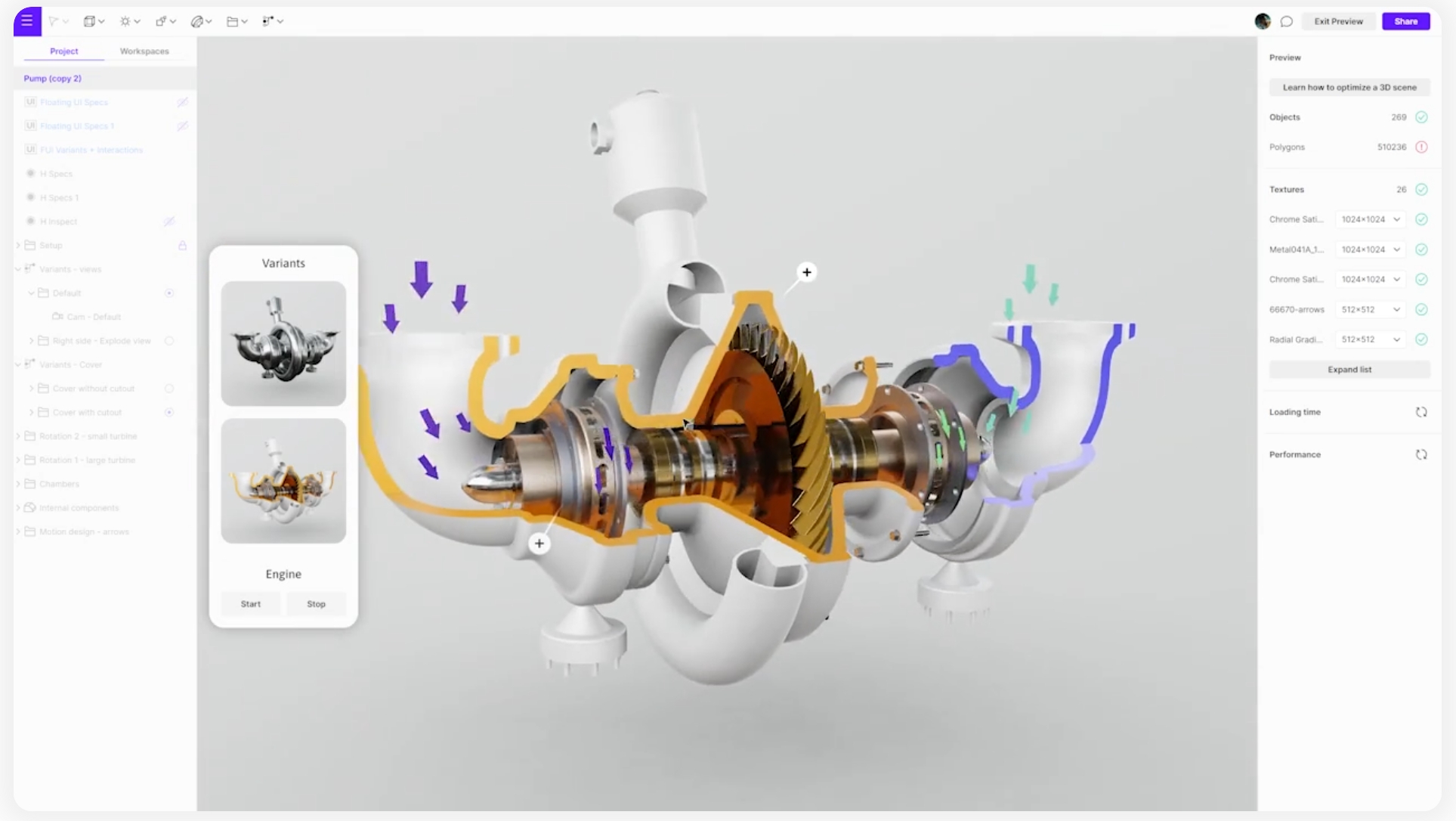

Bildquelle: Vectary

8. Fusion360

Fusion 360 ist eine branchenführende Plattform, die verschiedene Funktionen nahtlos integriert, darunter CAD, CAM, CAE, PCB, Datenmanagement und Zusammenarbeit. Als Cloud-basierte Lösung ermöglicht Ihnen Fusion 360 einen reibungslosen Übergang vom Konzeptentwurf zur technischen Analyse und Fertigung – alles in einer einzigen integrierten Umgebung.

Es bietet:

● CAD (Computer-Aided Design): Fusion 360 bietet einen nahtlosen und intuitiven Workflow zum Erstellen präziser 3D-Modelle. Die parametrischen Modellierungswerkzeuge ermöglichen komplexe Designs.

● CAM (Computer-Aided Manufacturing): Erstellen Sie Werkzeugwege, simulieren Sie Bearbeitungsvorgänge und optimieren Sie Fertigungsprozesse effizient und präzise.

● CAE (Computer-Aided Engineering): Bewerten Sie die strukturelle Integrität, Leistung und das Verhalten Ihrer Entwürfe mithilfe von technischen Analyse- und Simulationstools.

● ECAD (Electronic Computer-Aided Design): Entwerfen und bearbeiten Sie komplexe Elektronikprojekte in Fusion 360. Von Schaltplänen bis zum PCB-Layout ist alles integriert.

● Datenverwaltung und Zusammenarbeit: Fusion 360 stellt sicher, dass Ihre Designabsicht während des gesamten Produktentwicklungszyklus erhalten bleibt und fördert effiziente Arbeitsabläufe.

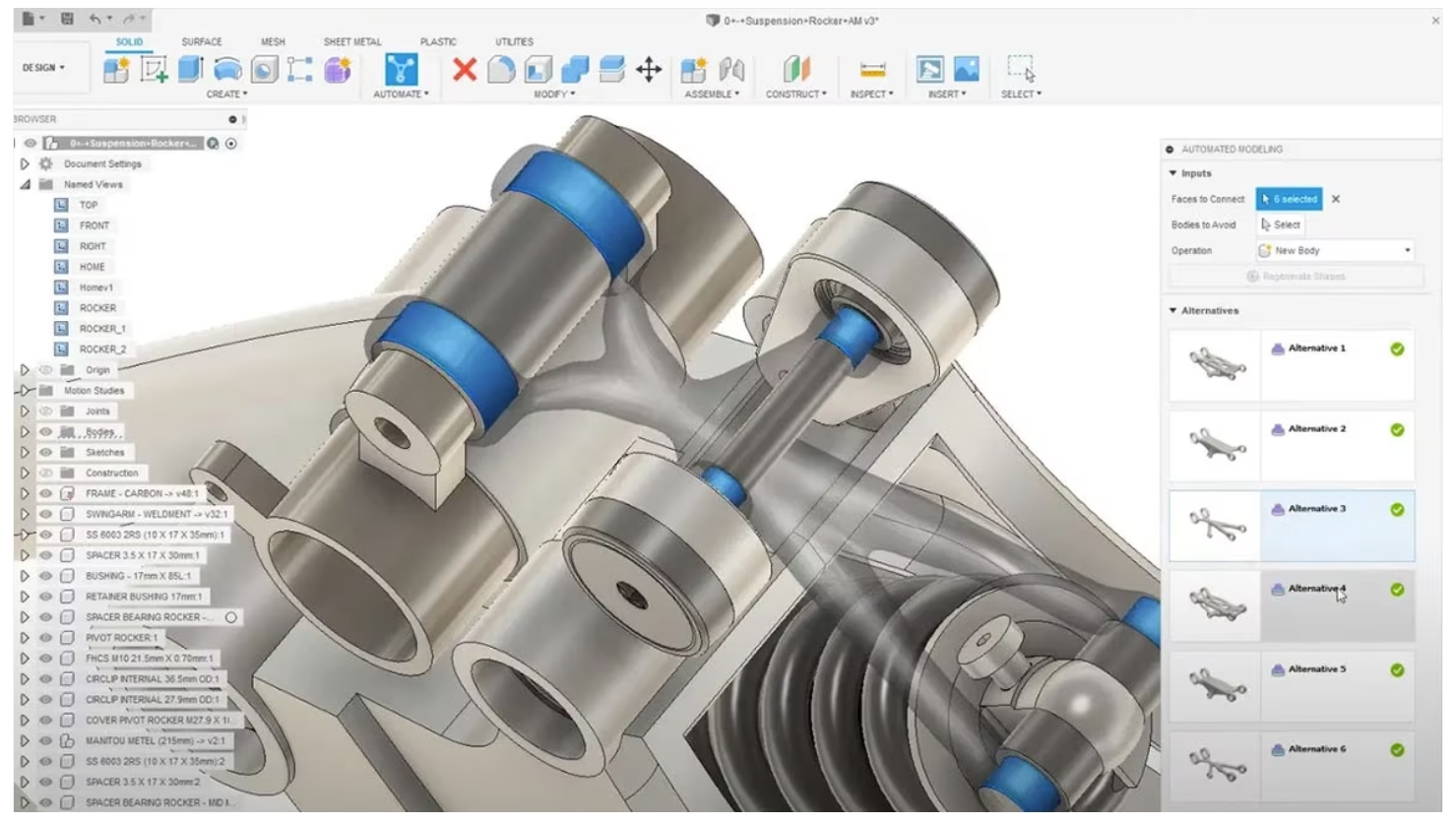

Bildquelle: Fusion360

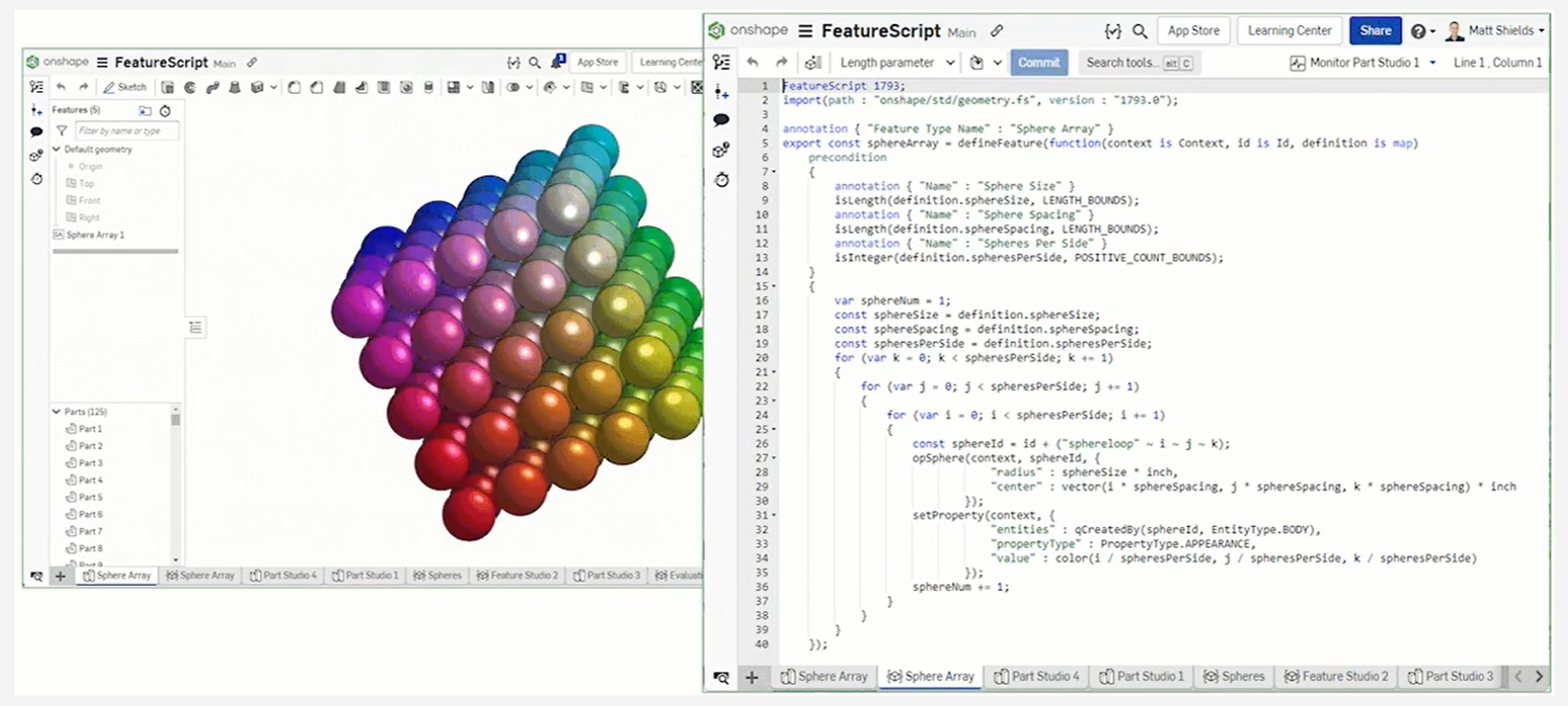

9. Onshape

Onshape ist die einzige Produktdesign-Plattform, die von Grund auf mit den neuesten Cloud-, Web- und Mobiltechnologien entwickelt wurde. Sie ergänzt die Arbeitsweise moderner Designteams und ermöglicht eine nahtlose und effiziente Zusammenarbeit.

Es bietet:

● Zugriff von überall und jederzeit: Mit Onshape können Sie von überall und auf jedem Gerät arbeiten, ohne dass Installationen oder Synchronisierungen erforderlich sind.

● Zusammenarbeit und gemeinsame Bearbeitung in Echtzeit: Designer können gleichzeitig zusammenarbeiten und Änderungen in Echtzeit vornehmen.

● Integrierte Datenverwaltung und Freigabe-Workflows: Verwalten Sie Ihre Designdaten mühelos innerhalb der Plattform.

Bildquelle: Onshape

10. Leopoly

Leopoly ist ein innovatives Softwareentwicklungsunternehmen, das sich auf 3D- und XR-Technologien spezialisiert hat. Leopoly ist überzeugt, dass 3D und XR (Extended Reality) der Schlüssel zur Zukunft sind. Ihre Leidenschaft liegt in der Kombination intuitiver Bedienung mit fortschrittlicher Technologie.

Es bietet:

● LeoShape: Erstellen Sie passgenaue und 3D-druckfertige medizinische Geräte ohne CAD- oder Ingenieurkenntnisse.

● LeoTrainer: Präsentieren Sie 3D/XR-Objekte und -Umgebungen für einen schnellen Wissenstransfer – ideal für Präsentationen und Schulungen.

● Shapelab: Es ist das am besten bewertete VR-Modellierungstool auf Steam und ermöglicht die einfache Erstellung von 3D-Assets, einschließlich spielbereiter Modelle und 3D-Drucke.

● Benutzerfreundliche Schnittstellen: Die Lösungen von Leopoly ermöglichen es Fachleuten aus verschiedenen Branchen, ihrer Kreativität freien Lauf zu lassen, Prozesse zu optimieren und neue Möglichkeiten zu erschließen.

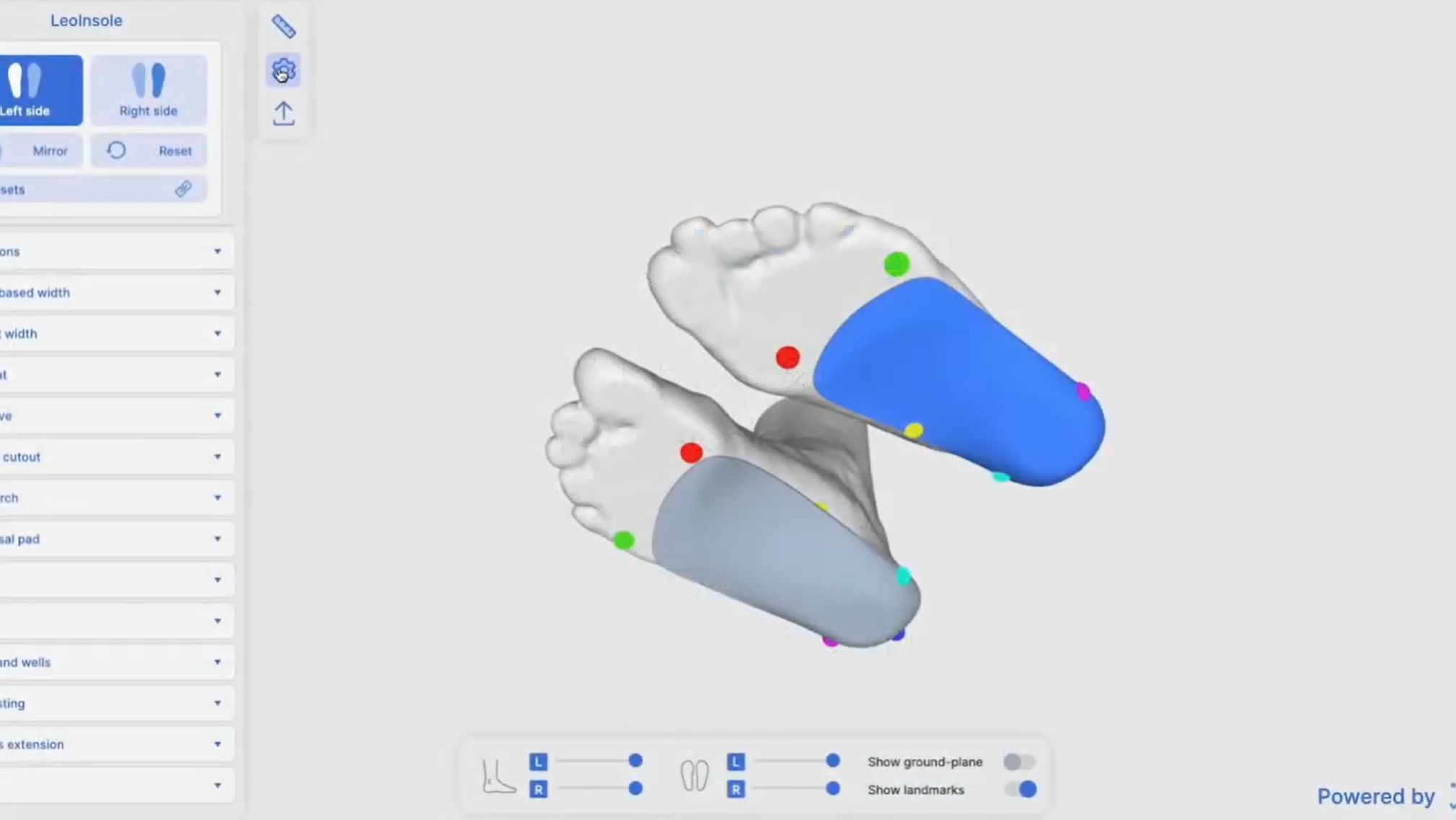

Bildquelle: Leoshape von Leopoly
